Mã sản phẩm: CB21 Thương hiệu: Việt Nam
4,500,000 đ

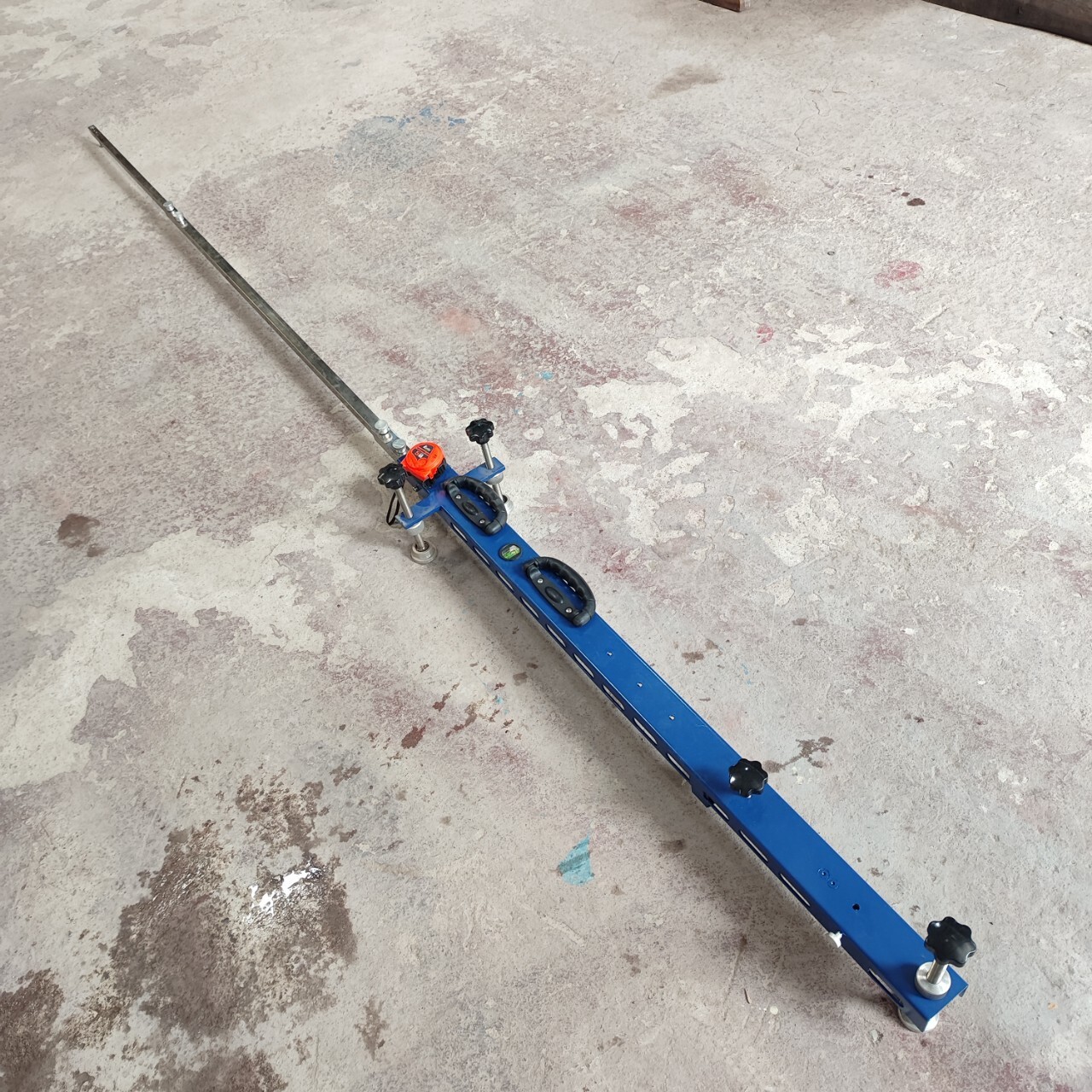

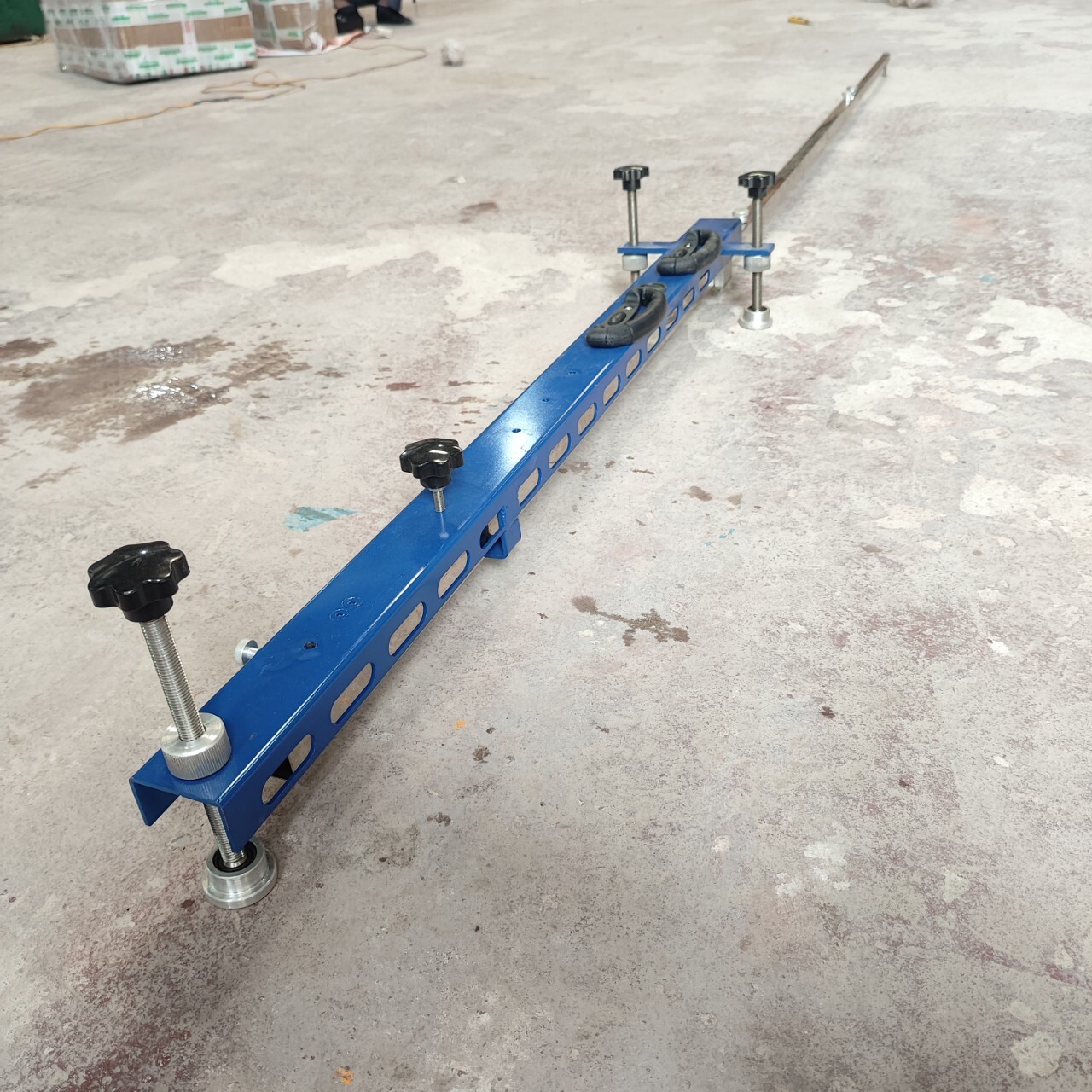

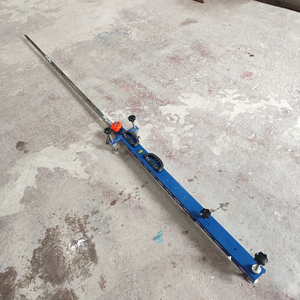

Cần Benkelman (Benkelman Beam) là thiết bị chuyên dụng dùng để đo độ võng đàn hồi của mặt đường mềm dưới tác dụng của tải trọng bánh xe tiêu chuẩn. Kết quả đo được sử dụng để đánh giá khả năng chịu tải của kết cấu áo đường và phục vụ công tác kiểm tra, nghiệm thu hoặc nâng cấp đường giao thông.
Cần Benkelman được sử dụng rộng rãi trong các phòng thí nghiệm LAS-XD, đơn vị tư vấn giám sát, kiểm định chất lượng công trình giao thông và các cơ quan quản lý đường bộ.
Mục đích sử dụng:
Cần Benkelman dùng để thử nghiệm xác định mô đun đàn hồi của kết cấu áo đường mềm đường ôtô bằng cần đo võng Benkelman, phục vụ cho việc đánh giá khả năng chịu tải của mặt đường mới hoặc đánh giá chất lượng mặt đường đang khai thác. Phù hợp tiêu chuẩn TCVN 8867 : 2011 "ÁO ĐƯỜNG MỀM – XÁC ĐỊNH MÔ ĐUN ĐÀN HỒI CHUNG CỦA KẾT CẤU BẰNG CẦN ĐO VÕNG BENKELMAN"
Thông số kỹ thuật:
- Cân chình chế tạo từ Inox, rút 3 đoạn
- Tỷ lệ cần chính 1 : 2
- Đồng hồ so: 10mm/0,01mm
- Trọng lượng: 20 Kg
Trình tự thí nghiệm bằng cần Benkelman
1. Chuẩn bị
Cần Benkelman đã được hiệu chuẩn.
Xe tải tiêu chuẩn theo quy định.
Đồng hồ so hoạt động tốt.
Đánh dấu các vị trí đo trên mặt đường.
2. Đặt thiết bị
Đưa đầu đo của cần Benkelman vào giữa hai bánh xe sau.
Điều chỉnh đồng hồ so về vị trí "0".
Kiểm tra độ ổn định của chân tựa.
3. Tiến hành đo
Cho xe tải dừng đúng vị trí quy định.
Ghi số đọc ban đầu trên đồng hồ so.
Cho xe di chuyển từ từ ra xa vị trí đo.
Theo dõi sự thay đổi chỉ số trên đồng hồ so.
4. Ghi nhận kết quả
Đọc giá trị độ phục hồi của mặt đường.
Thực hiện đo lặp lại theo yêu cầu tiêu chuẩn.
Tính toán độ võng đàn hồi đặc trưng.
5. Đánh giá
So sánh kết quả với yêu cầu thiết kế.
Đánh giá khả năng chịu tải của kết cấu áo đường.
Đề xuất giải pháp sửa chữa hoặc tăng cường nếu cần.ồ so TQ
